Inteligentná online kontrolná váha

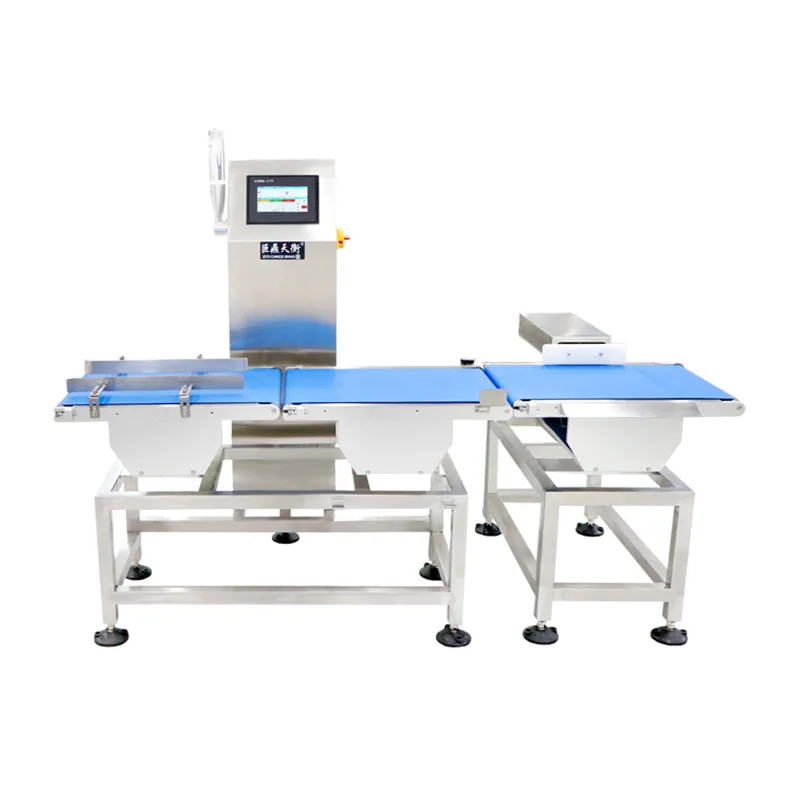

Inteligentná online kontrolná váha A30 je systém vysokorýchlostného pásového kontrolného váženia vyrábaný spoločnosťou Jiangsu Jutian Weighing Equipment Co., Ltd. Je postavený na integrovanej riadiacej platforme Linux a je určený na nepretržitú kontrolu hmotnosti za pohybu na výrobných a baliacich linkách. Systém zachytáva údaje o hmotnosti, keď produkty prechádzajú cez sekciu dopravníka s integrovanou snímačom zaťaženia, porovnáva každý údaj s uloženými parametrami a spúšťa konfigurovateľný výstup na základe výsledku vyhovieť/nevyhovuje – to všetko bez zmeny existujúcej rýchlosti linky alebo rozstupu produktov.

Použitie vstavaného operačného systému Linux poskytuje multitaskingové prostredie v reálnom čase na spracovanie signálu hmotnosti, správu používateľského rozhrania dotykovej obrazovky, zaznamenávanie údajov a komunikáciu. Táto architektúra umožňuje systému zvládnuť úlohy vysokorýchlostnej kontroly pri zachovaní flexibility na prispôsobenie komunikačných protokolov, formátov údajov a integrácií periférnych zariadení.

Architektúra systému a reťazec spracovania signálu

Inteligentná online kontrolná váha sa skladá zo štyroch funkčných častí: vstupný dopravník, vážiaci dopravník, výstupný dopravník a riadiaca jednotka na báze Linuxu. Signálny reťazec funguje nasledovne:

1. Detekcia a spustenie produktu:Fotoelektrický snímač umiestnený na prechode medzi prísunom a vážením deteguje nábežnú hranu prichádzajúceho produktu. Signál snímača je smerovaný na digitálny vstup ovládača, ktorý iniciuje sekvenciu zachytávania hmotnosti na základe vopred nakonfigurovaného oneskorenia a dĺžky produktu.

2. Získavanie signálu hmotnosti:Vážiaci dopravník je namontovaný na zostave tenzometrického snímača zaťaženia mechanicky izolovanej od hnacieho motora a susedných dopravníkov. Analógový váhový signál je zosilnený, filtrovaný a digitalizovaný pomocou vysokorýchlostného ADC modulu kontroléra. Vzorkovacie frekvencie sú nakonfigurované tak, aby zachytili viacnásobné namerané hodnoty počas krátkej doby, kedy je produkt plne na vážiacej časti.

3. Digitálne filtrovanie a výpočet hmotnosti:Systém Linux aplikuje na vzorkovaný dátový tok algoritmy digitálneho filtrovania, ktoré kompenzujú zvyškové mechanické vibrácie a hluk pásu. Stabilná hodnota hmotnosti je extrahovaná a porovnávaná v reálnom čase s cieľovou hmotnosťou produktu a limitmi tolerancie uloženými v databáze parametrov.

4. Rozhodnutie a výstup:Systém klasifikuje produkt ako vyhovujúci alebo neúspešný na základe výsledku porovnania. V prípade zlyhania môžu konfigurovateľné výstupné signály spustiť zvukový alarm, vizuálny indikátor, zastavenie dopravníka alebo mechanizmus odmietnutia. Rozhodnutie sa vykoná v rámci času prechodu produktu cez výstupnú sekciu.

5. Záznam údajov:Každá inšpekčná udalosť – vrátane časovej pečiatky, identifikátora produktu, nameranej hmotnosti a stavu vyhovel/nevyhovel – sa zaprotokoluje do interného úložiska a je k dispozícii na export na USB vo formáte CSV.

Hlavné technické parametre

Poznámka k presnosti:Dosiahnuteľná presnosť závisí od hmotnosti produktu, rozmerov, rýchlosti dopravníka a environmentálnej stability. Špecifikácie sú overované v kontrolovaných výrobných podmienkach s reprezentatívnymi vzorkami a potvrdené počas uvedenia do prevádzky na mieste.

Jiangsu Jutian Weighing Equipment Co., Ltd. má viac ako 20 rokov skúseností s prístrojmi na váženie a automatizovanými systémami. Spoločnosť je držiteľom certifikácie ISO9001, certifikácie produktov CE, 68 národných patentov a 20 autorských práv na softvér. Výroba prebieha v dvoch prevádzkach v rámci štandardizovaných postupov kvality, pričom vývoj systému vedie Centrum výskumu a vývoja 919.

Vstavaný systém Linux a možnosti softvéru

Voľba vstavanej platformy Linux poskytuje niekoľko funkčných charakteristík relevantných pre aplikácie priemyselného kontrolného váženia. Jadro v reálnom čase spracováva získavanie váhových signálov a rozhodovací výstup s deterministickým časovaním, čím zaisťuje, že signál vyhovujúci/neúspešný je generovaný v rámci tranzitného okna produktu. Multitaskingová architektúra umožňuje dotykovému používateľskému rozhraniu, zaznamenávaniu údajov a sieťovej komunikácii súbežne fungovať bez prerušenia kontrolného cyklu.

Používateľské rozhranie podporuje zobrazenie v čínštine aj angličtine, pričom konfigurácia parametrov je prístupná prostredníctvom stránok so štruktúrovaným menu. Viacúrovňové používateľské oprávnenia obmedzujú kritické nastavenia – ako sú tolerančné limity a kalibračné parametre – na oprávnený personál. Aktualizácie softvéru je možné aplikovať cez USB alebo sieťové pripojenie, čo umožňuje inováciu v teréne bez úpravy hardvéru.

Komunikačný zásobník systému podporuje štandardné sériové a ethernetové protokoly. Výstupný formát údajov, interval prenosu a metóda handshake sú konfigurovateľné tak, aby zodpovedali požiadavkám hostiteľských systémov, ako sú MES, SCADA alebo servery na zber údajov. Pre aplikácie vyžadujúce integráciu s vyraďovacími mechanizmami je možné I/O výstup nakonfigurovať tak, aby poháňal pneumatické ventily, relé alebo zostavy indikátorov.

Typické scenáre inšpekcie

FAQ (Často kladené otázky)

Akú výhodu poskytuje vstavaný systém Linux oproti štandardnému mikrokontroléru?
Platforma Linux ponúka možnosť multitaskingu a štandardizované softvérové ​​prostredie. To umožňuje súbežnú prevádzku kontrolnej rutiny, aktualizácie dotykového displeja, zaznamenávanie údajov a sieťovú komunikáciu bez konfliktov načasovania. Tiež zjednodušuje prispôsobenie protokolu a podporuje štandardné sieťové nástroje na integráciu s podnikovými IT systémami.

Ako sa kontrolná váha kalibruje a ako často je potrebná rekalibrácia?
Kalibrácia sa vykonáva pomocou certifikovaných testovacích závaží prostredníctvom riadeného jednobodového postupu na dotykovej obrazovke. Frekvencia rekalibrácií závisí od prevádzkového prostredia a systému kvality zariadenia – v regulovaných odvetviach je bežné denné overovanie alebo overovanie na smenu. Systém umožňuje vykonať kalibráciu bez demontáže.

Dokáže systém komunikovať s naším existujúcim MES alebo databázovým serverom?
Štandardné rozhranie Ethernet podporuje komunikáciu TCP/IP. Dátový formát a prenosový protokol je možné prispôsobiť počas uvádzania do prevádzky tak, aby zodpovedali požiadavkám prijímacieho systému. V prípade neštandardných integrácií môže inžiniersky tím poskytnúť dokumentáciu protokolu alebo podľa toho nakonfigurovať výstup údajov.

Čo určuje maximálny výkon kontrolnej váhy?
Priepustnosť je určená dĺžkou produktu, rýchlosťou dopravníka a minimálnym časom potrebným na stabilizáciu signálu hmotnosti. Dlhšie produkty alebo vyššie požiadavky na presnosť zvyčajne vyžadujú nižšie rýchlosti alebo väčšie časti váženia. Odhady priepustnosti sa poskytujú počas technickej kontroly na základe vzoriek produktov zákazníka a očakávanej rýchlosti.

Ako sú mechanizmy vyraďovania integrované s kontrolnou váhou?
Riadiaca jednotka poskytuje digitálne I/O výstupy, ktoré je možné nakonfigurovať na pohon pneumatických tlačných zariadení, trysiek na fúkanie vzduchu alebo prepínacích brán. Časovanie výstupu je synchronizované so sledovanou polohou produktu. Špecifický mechanizmus a jeho integrácia sú definované počas konfigurácie systému na základe vlastností produktu a usporiadania linky.
