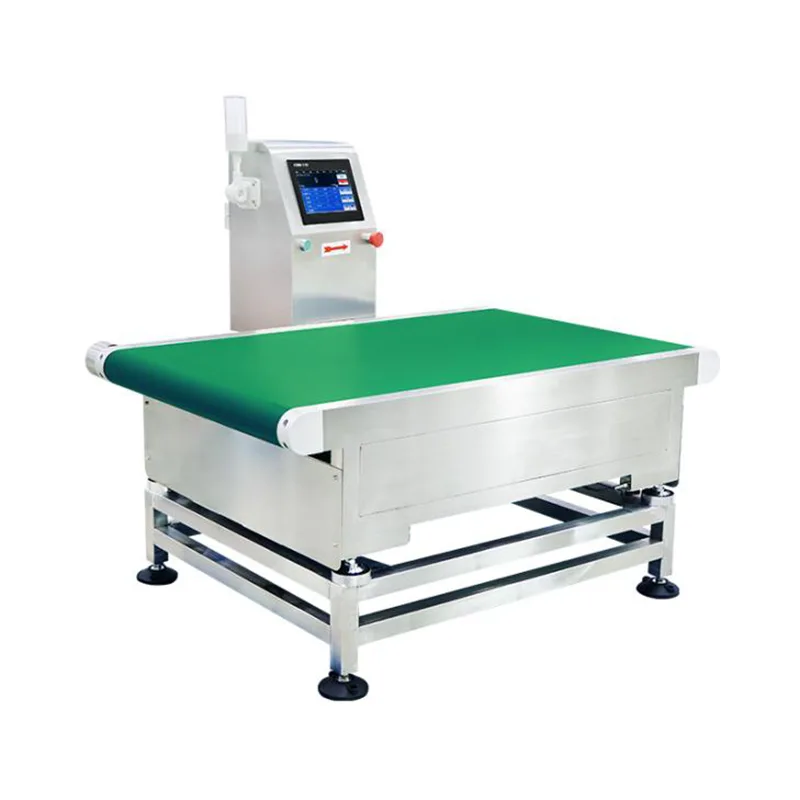

Vysoko presná kontrolná váha

Vysoko presná kontrolná váha (model JDT-CZ-A30-30K/100K) je inline dynamický vážiaci systém vyrábaný spoločnosťou Jiangsu Jutian Weighing Equipment Co., Ltd. Je určený pre výrobné linky manipulujúce so stredne veľkými až veľkými balenými produktmi – ako sú veľkoobjemové vrecia, veľké kartóny, balíky s viacerými baleniami a overenie finálnej hmotnosti a priemyselných kontajnerov – kde sa vyžaduje kontrola finálnej hmotnosti na palete.

Systém zachytáva údaje o hmotnosti, keď produkty prechádzajú cez vážiaci dopravník, porovnáva každé meranie s vopred nastavenými cieľovými a tolerančnými hodnotami a generuje rozhodnutie o úspešnosti alebo neúspešnosti. Pri poruchových stavoch sa dopravník zastaví alebo sa spustí alarmový výstup v závislosti od nakonfigurovaného prevádzkového režimu. Zariadenie je určené na integráciu do automatických baliacich liniek, koncových kontrolných staníc a výstupných logistických overovacích bodov.

Technické špecifikácie

Poznámka k presnosti:Presnosť detekcie závisí od hmotnosti, rozmerov, stability dopravy a podmienok prostredia meraného produktu. Uvedené hodnoty presnosti sú dosiahnuteľné pri kontrolovanom továrenskom testovaní s reprezentatívnymi vzorkami produktov. Uvedenie do prevádzky na mieste určuje skutočný výkon vo výrobných podmienkach.

Jiangsu Jutian Weighing Equipment Co., Ltd. je držiteľom certifikácie riadenia kvality ISO9001 a certifikácie produktov CE. S viac ako 20-ročnými skúsenosťami v oblasti váhových prístrojov spoločnosť nazhromaždila 68 národných patentov a 20 autorských práv na softvér prostredníctvom svojho 919 R&D Center. Výroba prebieha v dvoch výrobných zariadeniach v rámci štandardizovaných postupov kontroly kvality zahŕňajúcich kontrolu materiálu, montáž, kalibráciu a záverečné testovanie. Neštandardné prispôsobenie – vrátane rozmerov dopravníka, materiálov rámu, komunikačných rozhraní a softvérových funkcií – je podporované na základe požiadaviek projektu.

Mechanický dizajn sekcie váženia a manipulácia s nákladom

Sekcia vážiaceho dopravníka je navrhnutá tak, aby sa pri dynamickej preprave zmestili produkty s hmotnosťou do 100 kg. Zostava snímača zaťaženia je špecifikovaná pre menovitú kapacitu s primeranou bezpečnostnou rezervou, aby zvládla krátkodobé preťaženie, ktoré môže nastať, keď sa produkty umiestňujú alebo prenášajú na dopravník. Rám dopravníka používa uhlíkovú oceľ s vysokou pevnosťou alebo voliteľnú nehrdzavejúcu oceľ so štrukturálnym vystužením v upevňovacích bodoch snímačov zaťaženia.

Medzi vážiacou plošinou a nosným rámom sú umiestnené montážne prvky tlmiace nárazy, aby sa tlmili mechanické nárazy prenášané pri vstupe produktov do zóny váženia. Táto mechanická izolácia plní dve funkcie: chráni snímače zaťaženia pred prechodnými špičkami preťaženia a znižuje čas ustálenia potrebný na stabilizáciu signálu hmotnosti pred zachytením odčítania. Motor remeňového pohonu je mechanicky oddelený od vážiacej časti, aby sa zabránilo prepojeniu vibrácií motora so signálom snímača zaťaženia.

Zaznamenávanie údajov a sledovateľnosť kvality

Každý kontrolný cyklus generuje dátový záznam, ktorý obsahuje časovú pečiatku, nameranú hmotnosť, cieľovú hmotnosť, tolerančné limity a výsledok vyhovuje/nevyhovuje. Kontrolér ukladá tieto záznamy interne a dáta je možné exportovať cez USB vo formáte CSV na analýzu výroby, hlásenie kvality alebo dokumentáciu šarže. Pre linky so sieťovou konektivitou môžu byť údaje o hmotnosti prenášané do hostiteľského systému cez konfigurovateľné komunikačné rozhranie.

Systém podporuje prednastavené horné a dolné hmotnostné limity pre každý produkt. Keď sa nameraná hmotnosť dostane mimo nakonfigurovaný rozsah, riadiaca jednotka spustí alarmový výstup a zastaví výstupný dopravník, aby sa zabránilo tomu, že sa nezhodná položka posunie po prúde. Dopravník zostane zastavený, kým operátor neodstráni označenú položku a nepotvrdí alarm, čím sa vytvorí zdokumentovaná brána kvality vo výrobnom toku.

Možnosti materiálu rámu a prispôsobenie sa prostrediu

Štandardný rám je vyrobený z vysoko pevnej uhlíkovej ocele s antikoróznou povrchovou úpravou. Pre zariadenia s požiadavkami na umývanie, vystavenie vlhkosti alebo korozívnej atmosfére je možné špecifikovať rám z nehrdzavejúcej ocele. Pre prostredia, kde sa vyskytujú horľavé materiály, sú k dispozícii konfigurácie odolné voči výbuchu (hodnotenie Ex d IIB T4 Ga) s ovládačom a elektrickými krytmi navrhnutými tak, aby spĺňali príslušné normy ochrany. Zariadenie je navrhnuté tak, aby spoľahlivo fungovalo v štandardných priemyselných prostrediach; Inštalácia by sa mala vyhýbať oblastiam so silným elektromagnetickým rušením, kondenzujúcou vlhkosťou alebo nadmernými vibráciami podlahy.

Typické kontrolné úlohy

FAQ (Často kladené otázky)

Ako kontrolná váha narába s produktmi s nerovnomerným rozložením hmotnosti alebo nestabilnými základňami?
Výrobky s nerovnomerným rozložením hmotnosti môžu vykazovať odchýlky v meraní, ak sa počas prepravy dopravníka posunie ťažisko. Upevnenie tlmiace nárazy a mechanická izolácia vážiacej časti pomáha znižovať vplyv presunov zaťaženia. Pre produkty s flexibilnými alebo nestabilnými základňami je možné nainštalovať vodiace lišty na vycentrovanie produktu na páse. Vzorky produktov sa zvyčajne hodnotia počas technickej kontroly, aby sa určilo, či je potrebné ďalšie upevnenie.

Aký je rozdiel medzi zastavením dopravníka pri chybných produktoch a použitím vyraďovacieho mechanizmu?
Štandardný prevádzkový režim zastaví výstupný dopravník, keď sa zistí nezhodná položka. Operátor odstráni označenú položku a reštartuje linku. To je vhodné pre stredne výkonné linky, kde je praktický zásah operátora. Pre vysokorýchlostné linky alebo automatizované vyraďovanie je možné integrovať pneumatický posúvač alebo prepínač ako možnosť prispôsobenia.

Môže byť kontrolná váha integrovaná s atramentovým kodérom alebo tlačiarňou etikiet?
áno. Ovládač môže vydávať signál synchronizovaný s polohou produktu na spustenie externého kódovacieho alebo tlačového zariadenia. To umožňuje použiť údaje o hmotnosti, kódy šarží alebo časové pečiatky na produkt po odvážení. Podrobnosti o konfigurácii – vrátane komunikačného protokolu, časovania signálu a formátu údajov – sa špecifikujú počas nastavenia systému.

Aký postup kalibrácie sa používa pre rozsah 30–100 kg?
Kalibrácia sa vykonáva pomocou certifikovaných skúšobných závaží zodpovedajúcich menovitej kapacite. Rozhranie dotykovej obrazovky poskytuje riadenú kalibračnú rutinu. Pre kapacity do 100 kg sa odporúča viacero kalibračných bodov v celom rozsahu, aby sa zabezpečila linearita. Postup kalibrácie môže opakovať personál na mieste v rámci rutinnej kontroly kvality.

Je k dispozícii konfigurácia odolná voči výbuchu pre aplikácie v chemickom priemysle?
K dispozícii je konfigurácia odolná voči výbuchu s hodnotením Ex d IIB T4 Ga. Týka sa to elektrických krytov, krytu ovládača a kabeláže. Konkrétna konfigurácia musí byť špecifikovaná v čase objednávky, pretože ovplyvňuje výber komponentov a certifikačnú dokumentáciu. Štandardné mechanické prevedenie zostavy snímača zaťaženia a dopravníka zostáva nezmenené.
