Dynamická vysokorýchlostná kontrolná váha

Vysokorýchlostná kontrolná váha Dynamic Weigh (Séria JDS) je inline vážiaci systém vyrábaný spoločnosťou Jiangsu Jutian Weighing Equipment Co., Ltd. Je určený pre výrobné linky, kde sa vyžaduje 100% overenie hmotnosti produktu pri rýchlosti linky, bez prerušenia toku produktu. Zariadenie zachytáva údaje o hmotnosti, keď sú produkty v pohybe na dopravníku, porovnáva každý údaj s vopred nastavenými limitmi a spúšťa triediaci mechanizmus na oddelenie nevyhovujúcich položiek.

Dynamické váženie sa od statického líši tým, že meranie sa vykonáva počas pohybu dopravníka. Systém kompenzuje mechanické vibrácie a pohyb produktu pomocou kombinácie digitálnych filtračných algoritmov a mechanicky izolovaných snímačov zaťaženia. Špecifikácie presnosti sú preto vzájomne závislé od rýchlosti dopravníka, rozmerov produktu a hmotnosti produktu – vzťah, ktorý sa zohľadňuje počas konfigurácie systému.

Technické špecifikácie

Poznámka k presnosti:Presnosť detekcie je ovplyvnená hmotnosťou produktu, rozmermi, rýchlosťou dopravníka a podmienkami prostredia. Uvedené rozsahy presnosti predstavujú dosiahnuteľný výkon pri kontrolovanom továrenskom testovaní s reprezentatívnymi vzorkami produktov. Uvedenie do prevádzky na mieste určuje skutočný výkon vo výrobných podmienkach.

Séria JDS je vyvinutá vo výskumnom a vývojovom centre Jiangsu Jutian 919 a vyrába sa v dvoch výrobných závodoch v rámci riadenia kvality s certifikáciou ISO9001. Spoločnosť vlastní 68 národných patentov, vrátane viacerých súvisiacich s dynamickými algoritmami váženia a dizajnom vysokorýchlostného systému kontrolného váženia. Výrobky sú certifikované CE.

Technológia dynamického váženia

Senzor a spracovanie signálu:Séria JDS používa tenzometrické snímače zaťaženia konfigurované v mechanicky izolovanej vážiacej časti. Dopravníkový pás nad vážiacou zónou je celý podopretý zostavou snímača zaťaženia, oddelený od hnacieho motora a pred/zaradených dopravníkov medzerami alebo prenosovými valčekmi. Táto mechanická izolácia znižuje prenos vibrácií motora do signálu váženia.

Digitálne filtrovanie a kompenzácia rýchlosti:Odčítané údaje o hmotnosti sa odoberajú pri vysokej frekvencii počas krátkeho obdobia, kedy každý výrobok prechádza cez zónu váženia. Digitálne filtračné algoritmy extrahujú stabilnú hodnotu hmotnosti z dynamického signálu, čím kompenzujú zvyškové vibrácie a pohyb pásu. Priepustnosť systému je určená dĺžkou produktu, rýchlosťou dopravníka a minimálnym časom potrebným na stabilizáciu signálu váženia.

Logika riadenia a triedenia parametrov produktu

Dotykový ovládač ukladá sady parametrov pre viacero produktov, vrátane cieľovej hmotnosti, horných/dolných tolerančných limitov, rýchlosti dopravníka a režimu triedenia. Po výbere produktu sa automaticky načítajú všetky súvisiace parametre, čím sa skráti čas prechodu medzi rôznymi SKU. Systém podporuje klasifikáciu na základe hmotnosti do viacerých tried (napr. podváha, prijateľná, nadváha) s konfigurovateľnými akciami triedenia pre každú triedu.

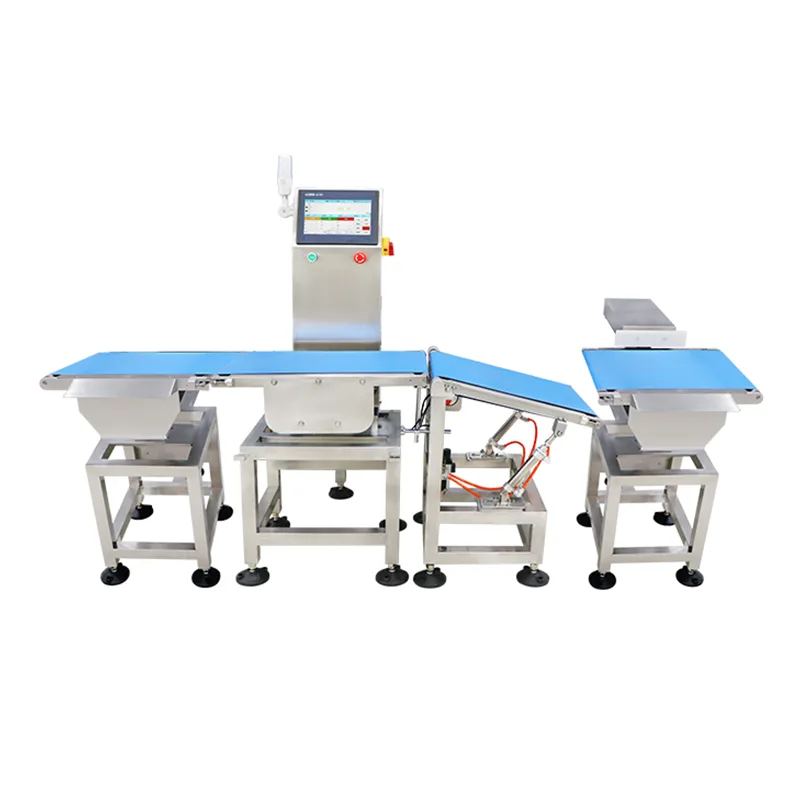

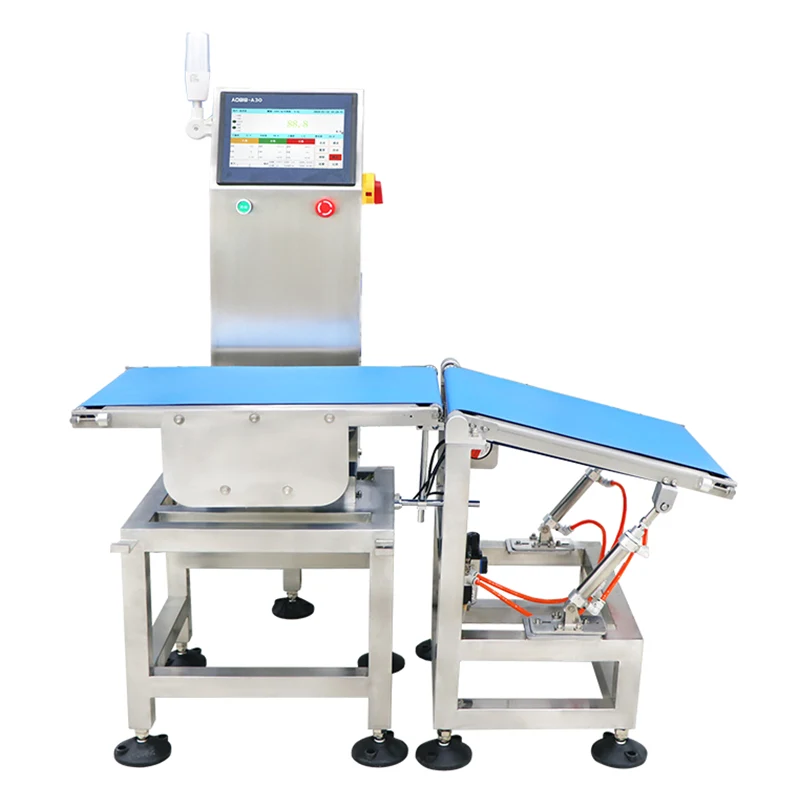

Mechanizmy triedenia sú špecifikované počas konfigurácie systému na základe charakteristík produktu a usporiadania linky. Bežné možnosti zahŕňajú pneumatické tlačné ramená na bočné vyraďovanie, vzduchové dýzy pre ľahké produkty a padacie klapky alebo prepínacie brány na integráciu s následnými dopravníkmi. Senzor potvrdenia odmietnutia overí, či boli nevyhovujúce položky úspešne odstránené pred príchodom ďalšieho produktu.

Prevádzková spoľahlivosť v priemyselných prostrediach

Konštrukčný rám je vyrobený z nehrdzavejúcej ocele 304, zvolenej pre odolnosť a kompatibilitu s umývacím prostredím bežným v potravinárskej a farmaceutickej výrobe. Dotykový ovládač a elektrické puzdro sú utesnené na IP65 alebo vyššie, v závislosti od konfigurácie. Vodiče a pripojenia snímačov sú vedené cez utesnené vedenia. Systém je navrhnutý pre nepretržitú viaczmennú prevádzku s ložiskami a remeňmi špecifikovanými pre zamýšľaný pracovný cyklus.

Kalibrácia sa vykonáva cez rozhranie dotykovej obrazovky pomocou riadených jednobodových alebo viacbodových postupov s certifikovanými testovacími závažiami. Bežná údržba – vrátane kontroly pásu, kontroly nuly snímača a overenia zarovnania dopravníka – je dostupná bez špeciálnych nástrojov.

Typické scenáre nasadenia

FAQ (Často kladené otázky)

Ako rýchlosť dopravníka ovplyvňuje presnosť váženia?
Presnosť a rýchlosť sú pri dynamickom vážení vzájomne závislé. Vyššie rýchlosti dopravníka skracujú čas, ktorý každý výrobok strávi vo vážiacej zóne, čo môže zvýšiť odchýlky merania. Počas konfigurácie systému inžiniersky tím špecifikuje dosiahnuteľnú presnosť pri požadovanom výkone na základe hmotnosti a rozmerov produktu. Údaje o presnosti sa overujú počas uvádzania do prevádzky na mieste so skutočnými výrobnými vzorkami.

Aké mechanizmy bránia tomu, aby vibrácie ovplyvňovali údaje o hmotnosti?
Používajú sa dva konštrukčné prístupy: mechanická izolácia a digitálne spracovanie signálu. Vážiaca časť je mechanicky oddelená od hnacieho motora a priľahlých dopravníkov, aby sa minimalizoval prenos vibrácií. Na strane signálu algoritmy digitálneho filtrovania spracovávajú vzorky vysokofrekvenčnej hmotnosti, aby získali stabilnú hodnotu napriek zvyškovým vibráciám prostredia.

Ako systém zvláda viacero produktov na tej istej linke?
Parametre produktu – vrátane cieľovej hmotnosti, tolerančných limitov, rýchlosti dopravníka a činnosti triedenia – sú uložené ako pomenované predvoľby v ovládači. Operátori vyberú aktívny produkt z ponuky dotykovej obrazovky a všetky parametre sa načítajú automaticky. Prepínanie medzi predvoľbami nevyžaduje rekalibráciu.

Aké funkcie sledovania údajov sú zahrnuté?
Každé meranie hmotnosti je označené časovou pečiatkou a zaznamenané s identifikátorom produktu, nameranou hmotnosťou, stavom tolerancie (vyhovel/nevyhovel) a výsledkom triedenia. Dáta je možné exportovať cez USB vo formáte CSV alebo preniesť do hostiteľského systému cez Ethernet alebo sériové pripojenie. Štatistické súhrny – vrátane celkového počtu, rýchlosti a rozloženia hmotnosti – sú viditeľné na dotykovej obrazovke v reálnom čase.

Ako sa vyberá triediaci mechanizmus pre konkrétnu aplikáciu?
Výber triediaceho mechanizmu závisí od hmotnosti produktu, rozmerov, typu balenia, rýchlosti dopravníka a dostupného priestoru linky. Pneumatické tlačné ramená sa bežne používajú na kartóny a pevné nádoby. Vzduchové tryskacie systémy sú vhodné pre ľahké flexibilné obaly. Fáza inžinierskej kontroly určuje vhodný mechanizmus na základe špecifikácií produktu zákazníka a usporiadania linky.
