Vysoko presné inteligentné elektronické váhy s miligramovou presnosťou

Inteligentná elektronická váha s vysokou presnosťou (séria JDT-A35) je laboratórna váha vyrobená spoločnosťou Jiangsu Jutian Weighing Equipment Co., Ltd. Je určená pre aplikácie vyžadujúce miligramové alebo submiligramové rozlíšenie, vrátane analytickej chémie, farmaceutických prípravkov, výskumu materiálov a presnej kontroly kvality. Prístroj využíva technológiu snímača elektromagnetickej kompenzácie sily (EMFC) na dosiahnutie rýchlej stabilizácie a vysokej opakovateľnosti v kontrolovaných laboratórnych podmienkach.

Na rozdiel od priemyselných plošinových váh alebo kontrolných váh navrhnutých na použitie vo výrobnej linke je táto váha určená na stolovú prevádzku v prostrediach, kde je možné riadiť teplotu, vlhkosť a prúdenie vzduchu, aby sa zachovala presnosť merania. Každá jednotka je pred odoslaním kalibrovaná a interný kalibračný mechanizmus (ak je vo výbave) umožňuje rutinné overenie presnosti bez externých závaží.

Špecifikácie modelu

Poznámky k metrologickým špecifikáciám:Triedy presnosti I a II sú definované v OIML R76. Čitateľnosť (d) je najmenší prírastok zobrazenia. Hodnoty opakovateľnosti a linearity predstavujú typický výkon v kontrolovaných laboratórnych podmienkach (stabilná teplota, minimálne prúdy vzduchu, vodorovná inštalácia). Skutočný výkon závisí od operačného prostredia a techniky operátora. Veľkosti nádob a vážiace kapacity je možné konfigurovať podľa požiadaviek aplikácie.

Jiangsu Jutian Weighing Equipment Co., Ltd. je držiteľom certifikácie ISO9001 a certifikácie CE pre svoje produkty. Výskumné a vývojové centrum 919 spoločnosti vyvíja váhy a vstavané systémy so 68 národnými patentmi a 20 autorskými právami na softvér. Výroba prebieha podľa štandardizovaných postupov kontroly kvality zahŕňajúcich kontrolu komponentov, montáž a kalibráciu.

Technológia senzorov a princíp merania

Váhy využívajú silomer s kompenzáciou elektromagnetickej sily (EMFC). V tomto dizajne je sila hmotnosti vzorky na panvici vyvážená elektromagnetickou silou generovanou cievkou v permanentnom magnetickom poli. Prúd potrebný na udržanie rovnováhy je úmerný použitej hmotnosti. Tento princíp ponúka niekoľko vlastností dôležitých pre váženie s vysokým rozlíšením:

Rýchla stabilizácia:Systém spätnej väzby s uzavretou slučkou vedie váhy k rovnováhe v priebehu zlomku sekundy po naložení, čo umožňuje efektívny pracovný tok pri opakovaných úlohách váženia.
Nízky drift:V porovnaní s tenzometrickými snímačmi zaťaženia vykazujú snímače EMFC nižší dlhodobý posun nuly pri stabilných teplotných podmienkach, čím sa znižuje frekvencia rekalibrácie pri dlhodobom používaní.
Možnosť vnútornej kalibrácie:Vybrané modely obsahujú vstavané kalibračné závažie a motorizovaný mechanizmus. Kalibračná rutina sa spúšťa cez rozhranie dotykovej obrazovky a dokončí sa v krátkom cykle bez externých závaží.

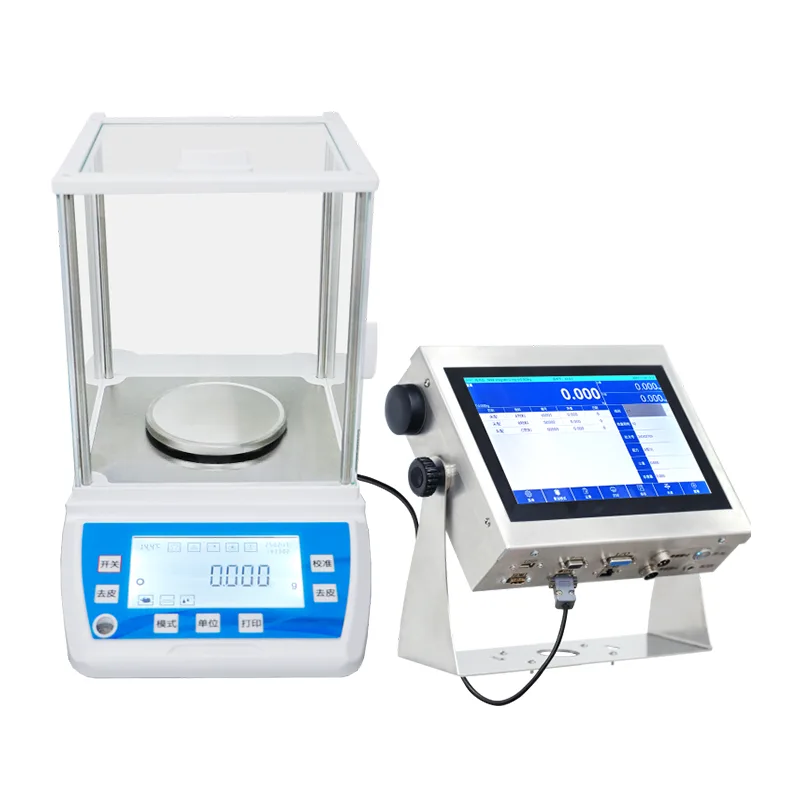

Puzdro váh a miska váhy sú vyrobené z nehrdzavejúcej ocele 304, zvolenej pre odolnosť proti korózii a jednoduché čistenie. Displej je 10-palcový HD kapacitný dotykový displej (rozlíšenie 1024 × 768) poháňaný procesorovým systémom založeným na systéme Android (RK3288W štvorjadrový Cortex-A17, 2G RAM, 8G úložisko), ktorý spravuje používateľské rozhranie, ukladanie dát a komunikačné funkcie.

Funkcie merania a dátová konektivita

Váhy podporujú viaceré režimy váženia a aplikačné funkcie dostupné cez rozhranie dotykovej obrazovky: štandardné váženie, počítanie dielov, percentuálne váženie, stanovenie hustoty (pomocou voliteľnej súpravy hustoty) a kontrolné váženie s alarmom hornej/dolnej hranice. Prevod jednotiek zahŕňa mg, g, ct, oz, lb, gn, ozt a režim počítania kusov.

Rozhrania pre dátovú komunikáciu štandardne zahŕňajú dva porty USB, dva sériové porty RS232, jeden port RJ45 Ethernet a jeden I/O výstup. Voliteľné moduly pridávajú Wi-Fi, Bluetooth, výstup HDMI a pripojenie 4G IoT. Je možné pripojiť externé zariadenia, ako sú tlačiarne, snímače čiarových kódov, alarmové indikátory a vzdialené displeje. Údaje o hmotnosti môžu byť prenášané do PC alebo LIMS (Laboratory Information Management System) cez sériové alebo sieťové pripojenie.

Inštalácia a environmentálne požiadavky

Aby sa dosiahli uvedené špecifikácie presnosti, váhy by mali byť inštalované na stabilnom stole bez vibrácií na mieste s kontrolovanou teplotou a minimálnym pohybom vzduchu. Rozsah prevádzkových teplôt je -10 °C až 40 °C, s relatívnou vlhkosťou pod 90 % (bez kondenzácie). Po zapnutí je pred kalibráciou a meraním potrebná doba zahrievania 30 až 120 minút, čo umožní vnútornej elektronike dosiahnuť tepelnú rovnováhu.

Napájanie je zabezpečené cez AC adaptér 100-240V (DC 12V, výstup 1000mA). Váhu je potrebné pred použitím vyrovnať pomocou nastaviteľných nožičiek a vstavaného indikátora úrovne. Pre dodržanie laboratórnych systémov kvality sa odporúča každoročná rekalibrácia s certifikovanými závažiami.

Typické aplikačné prostredia

FAQ (Často kladené otázky)

Aký je rozdiel medzi triedou presnosti I a triedou II pre túto váhu?
Trieda presnosti I (špeciálna presnosť) a trieda II (vysoká presnosť) sú definované v OIML R76 na základe overovacieho dielika (e) a počtu dielikov stupnice (n). Prístroje triedy I majú v porovnaní s kapacitou menší interval overovania. V praxi sú modely triedy I radu JDT-A35 vhodné pre aplikácie, kde sa vyžaduje najvyššia metrologická spoľahlivosť, ako je napríklad analytická chémia. Modely triedy II spĺňajú požiadavky bežnej farmaceutickej a priemyselnej kontroly kvality.

Kedy by sa mala použiť interná kalibrácia v porovnaní s externou kalibráciou?
Interná kalibrácia využíva vstavané referenčné závažie a je vhodná na každodenné overovanie presnosti bez externých závaží. Spúšťa sa cez ponuku dotykovej obrazovky a dokončí sa automaticky. Externá kalibrácia využíva certifikované kalibračné závažie umiestnené na misku operátorom a odporúča sa pre formálne kalibračné záznamy, pravidelné overovanie podľa laboratórnych SOP, alebo keď interné závažie vyžaduje krížovú kontrolu.

Aké faktory prostredia ovplyvňujú presnosť merania na úrovni miligramov?
Kolísanie teploty, prúdenie vzduchu, vibrácie a statická elektrina sú hlavnými environmentálnymi faktormi, ktoré ovplyvňujú čitateľnosť podgramov. Váhy by mali byť umiestnené na vyhradenom váhovom stole mimo okien, dverí a vetracích otvorov HVAC. Pre nevodivé vzorky môžu byť potrebné antistatické opatrenia (ionizér, uzemnenie). Kryt proti prievanu je integrovaný do modelov s čitateľnosťou 0,0001 g.

Môže váha komunikovať so systémom správy laboratórnych informácií?
áno. Štandardné rozhrania RS232, USB a Ethernet podporujú výstup dát do softvéru LIMS, ELN alebo PC. Údaje o hmotnosti je možné prenášať v reálnom čase alebo získavať z internej pamäte. Podrobnosti o komunikačnom protokole sú uvedené v dokumentácii k produktu na uľahčenie integrácie zákazníckym IT alebo laboratórnym automatizačným tímom.

Aká údržba je potrebná na zachovanie presnosti v priebehu času?
Vážiacu misku a kryt udržiavajte čisté, bez prachu a zvyškov chemikálií. Overujte kalibráciu v intervaloch definovaných vaším laboratórnym systémom kvality – internú kalibráciu je možné vykonávať denne, externú kalibráciu mesačne alebo štvrťročne. Ročný odborný servis vrátane kontroly snímača EMFC a výmeny opotrebovaných komponentov v prípade potreby pomáha udržiavať dlhodobú spoľahlivosť merania.
