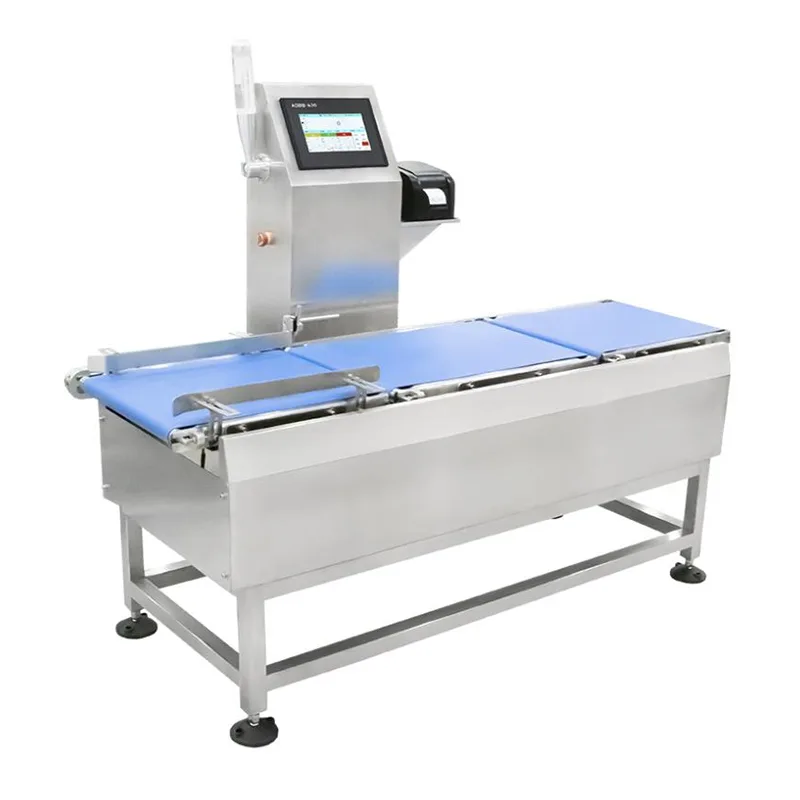

Inteligentná vysokorýchlostná kontrolná váha

Inteligentná vysokorýchlostná kontrolná váha je kompaktný inline vážiaci systém vyvinutý spoločnosťou Jiangsu Jutian Weighing Equipment Co., Ltd. na dynamickú kontrolu hmotnosti malých, ľahkých balených produktov. Je navrhnutý tak, aby pracoval s vysokou priepustnosťou na výrobných linkách, kde sa hmotnosti jednotlivých produktov pohybujú od niekoľkých gramov do niekoľkých kilogramov a kde je potrebné identifikovať a odstrániť položky mimo tolerancie bez prerušenia cyklu linky.

Zariadenie zachytáva údaje o hmotnosti počas prepravy dopravníka, spracováva každé meranie prostredníctvom digitálneho filtračného reťazca a spúšťa pneumatický alebo mechanický vyraďovací mechanizmus pre nezhodné položky. Všetky udalosti váženia sú označené časovou pečiatkou a zaprotokolované kvôli sledovateľnosti.

Technické špecifikácie

Poznámky k výkonu:Presnosť a priepustnosť sú ovplyvnené rozmermi produktu, obalovým materiálom a stabilitou linky. Vyššie uvedené špecifikácie sú založené na kontrolovanom továrenskom testovaní s reprezentatívnymi produktmi. Uvedenie do prevádzky na mieste potvrdzuje skutočný výkon vo výrobných podmienkach.

Jiangsu Jutian Weighing Equipment Co., Ltd. má certifikát ISO9001. Výskumné a vývojové centrum 919 spoločnosti vyvinulo 68 národných patentov a 20 autorských práv na softvér v súvislosti s prístrojmi na váženie, dynamickými algoritmami a automatizovanými systémami kontrolného váženia. Produkty sú certifikované CE a vyrábajú sa v dvoch výrobných závodoch.

Architektúra systému a kľúčové komponenty

Kontrolná váha sa skladá z troch integrovaných častí: vstupný dopravník, vážiaca zóna a výstup s vyraďovacou stanicou. Vstupný dopravník rozmiestňuje a urýchľuje produkty na stabilnú rýchlosť predtým, ako vstúpia do zóny váženia. Vážiaci dopravník je namontovaný na zostave tenzometrického snímača zaťaženia mechanicky izolovanej od hnacích sekcií. Fotoelektrický senzor deteguje vstup produktu a spúšťa sekvenciu zachytávania hmotnosti. Po zvážení produkty prechádzajú na výstup, kde pneumatický posúvač odkláňa nezhodné položky do odpadovej nádoby alebo samostatného dopravníka. Aktivácia tlačného zariadenia je načasovaná pomocou sledovanej polohy produktu, aby sa zabezpečilo presné vysunutie.

Snímače zaťaženia sa vyberajú pre rozsah cieľovej hmotnosti a požiadavky na rozlíšenie. Dotykový ovládač ukladá parametre špecifické pre produkt – cieľovú hmotnosť, horné/dolné limity, rýchlosť dopravníka a oneskorenie odmietnutia – a zobrazuje štatistiku výroby v reálnom čase vrátane rýchlosti prechodu, počtu odmietnutí a histogramu rozloženia hmotnosti.

Spracovanie údajov a komunikácia v reálnom čase

Váhové signály sú vzorkované pri vysokej frekvencii a spracované digitálnym filtrovacím algoritmom, ktorý kompenzuje mechanické vibrácie a hluk remeňa. Spracovaná hodnota hmotnosti sa porovnáva s uloženými tolerančnými limitmi. Rozhodnutie systému (vyhovel/nevyhovel) a nameraná hmotnosť sa prenesú do výstupného kontroléra na vykonanie triedenia.

Všetky záznamy o hmotnosti sú označené časovou pečiatkou a možno ich exportovať cez USB vo formáte CSV. Komunikačné rozhrania (Ethernet, RS232, RS485) podporujú dátovú integráciu s platformami MES, SCADA alebo ERP. Systém je možné nakonfigurovať na nepretržitý výstup údajov, na požiadanie alebo po každom kontrolnom cykle na základe požiadaviek hostiteľského systému.

Kalibrácia a bežná údržba

Kalibrácia sa vykonáva cez rozhranie dotykovej obrazovky pomocou certifikovaných testovacích závaží. K dispozícii sú jednobodové aj viacbodové kalibračné postupy. Riadený postup minimalizuje chybu operátora a nevyžaduje demontáž.

Plán bežnej údržby:
denne:Vyčistite povrch vážiacej plošiny a dopravného pásu; skontrolujte pripojenie kábla snímača.
Týždenne:Skontrolujte napnutie a zarovnanie dopravníkového pásu; skontrolujte tlak v pneumatickom systéme (0,6–0,8 MPa) a funkciu pohonu.
Mesačne:Vykonajte overenie presnosti pomocou certifikovaných závaží; skontrolujte a namažte ložiská dopravníka.
Riešenie bežných problémov:Posun hmotnosti môže naznačovať preťaženie snímača alebo poškodený snímač zaťaženia; zlyhanie odmietnutia často súvisí s poklesom tlaku vzduchu alebo nesprávne nastaveným posúvačom. Náhradné diely pre bežné opotrebované položky (pásy, filtre, snímače) sú udržiavané v sklade pre rýchlu výmenu.

Typické produkty a scenáre kontroly

FAQ (Často kladené otázky)

Akú minimálnu hmotnosť produktu dokáže systém spoľahlivo skontrolovať?
Uvedený rozsah váživosti začína na 5 g. Spoľahlivá dynamická kontrola veľmi ľahkých výrobkov závisí od tvaru výrobku, ťažiska a rýchlosti dopravníka. Produkty s hmotnosťou pod 5 g možno hodnotiť od prípadu k prípadu počas technickej kontroly.

Ako pneumatický vyraďovací mechanizmus zabezpečuje presné odstránenie bez poškodenia susedných produktov?
Časovanie odmietnutia je založené na rýchlosti dopravníka a sledovaní polohy produktu z fotoelektrického snímača. Riadiaca jednotka vypočíta presný okamih, kedy sa nezhodný výrobok dostane k posúvaču a aktivuje pneumatický valec na definovaný zdvih. Vzdialenosť medzi produktom musí byť dostatočná na to, aby sa posúvač mohol zatiahnuť pred príchodom ďalšieho produktu. Minimálna vzdialenosť sa určuje počas konfigurácie systému.

Ako sa udržiava presnosť pri vysokej priepustnosti?
Digitálne filtračné algoritmy extrahujú stabilnú hodnotu hmotnosti z krátkeho okna merania dostupného vysokou rýchlosťou. Mechanická izolácia vážiaceho dopravníka znižuje prenos vibrácií. Pre veľmi vysokorýchlostné aplikácie sa kompromis medzi priepustnosťou a presnosťou diskutuje počas špecifikácie systému a dosiahnuteľná presnosť je potvrdená dynamickým testovaním so vzorkami zákazníckych produktov.

Dokáže kontrolná váha manipulovať s produktmi, ktoré nie sú na dne pevne ploché?
Výrobky s nerovným alebo pružným podkladom môžu počas dynamického váženia vykazovať zvýšené kolísanie hmotnosti. Vlastné materiály pásov, vodiace koľajnice alebo nosiče špecifické pre produkt možno považovať za stabilizáciu položiek počas prepravy. Vzorky produktov sa zvyčajne testujú počas konštrukčnej fázy, aby sa zistilo, či je potrebné ďalšie upevnenie.

Aký je postup pri prepínaní medzi rôznymi produktmi?
Parametre produktu – cieľová hmotnosť, tolerančné limity, rýchlosť dopravníka a nastavenia odmietnutia – sú uložené ako pomenované predvoľby v ovládači s dotykovou obrazovkou. Operátor si z ponuky vyberie požadovaný produkt a automaticky sa načítajú všetky parametre. Pre produkty rovnakej veľkosti a hmotnostnej triedy nie sú potrebné žiadne mechanické úpravy. Po výmene sa odporúča kontrola kalibrácie s referenčným závažím.
