Elektronická plošinová váha so vstavanou funkciou tlače štítkov

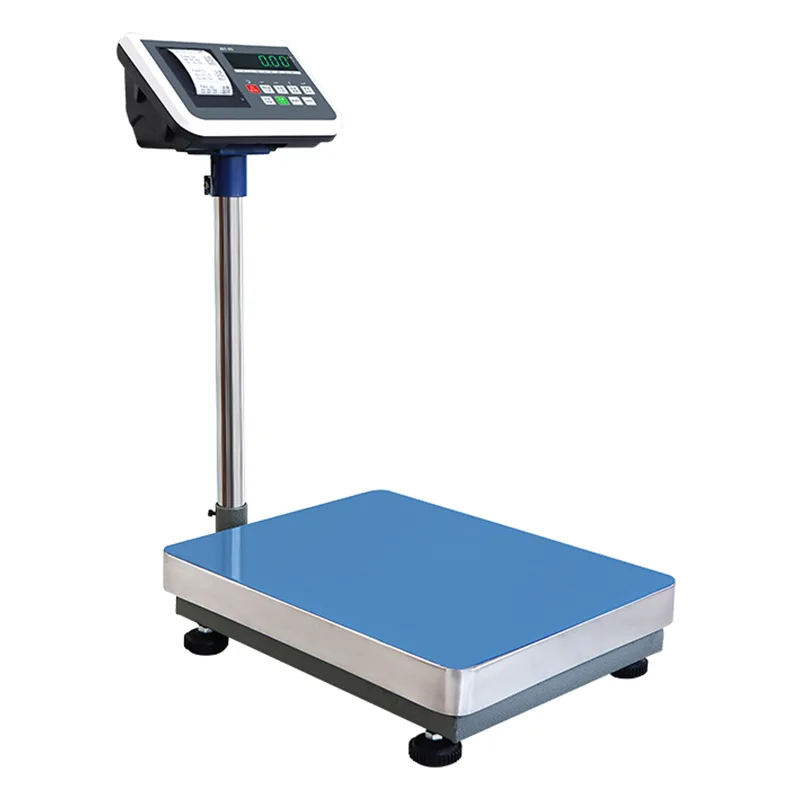

Elektronická plošinová váha so vstavanou funkciou tlače štítkov (séria JDT-JT-H8) je stacionárne vážiace a tlačiarenské pracovisko vyrobené spoločnosťou Jiangsu Jutian Weighing Equipment Co., Ltd. Kombinuje pevnú zváranú oceľovú plošinu, tenzometre, digitálny indikátor LED a integrovanú termotlačiareň v jednej jednotke. Zariadenie je navrhnuté pre pracovné stanice, kde sa vážia položky a vytlačený záznam – ako napríklad tiket o hmotnosti, prepravný štítok alebo potvrdenie o kontrole – sa musí vygenerovať ihneď v mieste merania.

Na rozdiel od kontrolných váh, ktoré pracujú na pohyblivých výrobných linkách, platformová váha radu H8 meria statickú hmotnosť po umiestnení predmetu na misku a stabilizovaný údaj. Tlač je spustená manuálne operátorom alebo automaticky po stabilizácii hmotnosti v závislosti od nakonfigurovaného režimu. Zariadenie je vhodné pre prijímacie doky, prepravné priestory, kontrolné stanovištia výroby a stanice na odber vzoriek kvality.

Špecifikácie modelu

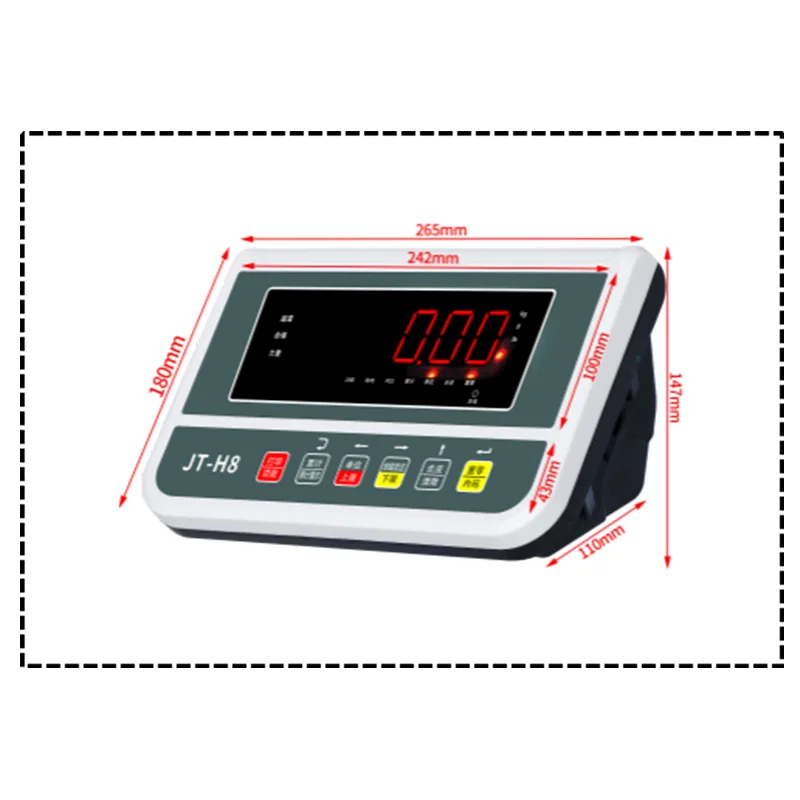

Spoločné špecifikácie:Displej: 32 mm vysoký LED digitálny trubicový displej; Jednotky: kg / g / lb (voľne prepínateľné); Kryt indikátora: Plastový kryt ABS so 6 mechanickými klávesmi; Napájanie: AC 220V so vstavanou 6V 4A nabíjateľnou batériou (AC/DC dual use); Základné funkcie: nulovanie, tara, hrubá/čistá hmotnosť, akumulácia, zabudovaný alarm, pamäť hmotnosti, režim úspory energie; Voliteľná komunikácia: RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, USB úložisko, reléový výstup, 5V I/O výstup, 4-20mA analógový výstup; Voliteľné príslušenstvo: trojfarebné výstražné svetlo, externá tlačiareň, veľký displej, snímač čiarových kódov. Rozmery a materiály platformy sú konfigurovateľné.

Jiangsu Jutian Weighing Equipment Co., Ltd. sa špecializuje na prístrojové vybavenie na váženie už viac ako 20 rokov, pričom je držiteľom certifikácie riadenia kvality ISO9001 a certifikácie produktov CE. Výskumné a vývojové centrum 919 spoločnosti vyvinulo 68 národných patentov a 20 autorských práv na softvér. Výroba prebieha v dvoch prevádzkach so štandardizovanými postupmi zahŕňajúcimi zváranie oceľového rámu, kalibráciu snímača zaťaženia a záverečné funkčné testovanie. Podporované sú neštandardné veľkosti platforiem, materiály rámu a konfigurácie softvéru.

Konštrukcia platformy a integrácia snímačov zaťaženia

Rám vážiacej plošiny je vyrobený z profilov z uhlíkovej ocele, zmontovaných kontinuálnym zváraním na všetkých konštrukčných spojoch. Po zvarení sa rám podrobuje povrchovej príprave a povrchovej úprave vypaľovaným emailom na ochranu proti korózii vo vnútorných priemyselných prostrediach. Vážiaca miska je vyrobená z nehrdzavejúcej ocele a poskytuje odolný, ľahko čistiteľný povrch v priamom kontakte s váženými predmetmi.

Pre zariadenia so špecifickými environmentálnymi požiadavkami môžu byť pri objednávke špecifikované alternatívne materiály rámu. Kompletná konštrukcia rámu z nehrdzavejúcej ocele 304 je k dispozícii pre umývacie prostredia, oblasti spracovania potravín alebo miesta s vysokou vlhkosťou. Pre chemické spracovanie alebo aplikácie v morskej atmosfére je možné špecifikovať nehrdzavejúcu oceľ 316 pre zvýšenú odolnosť proti jamkovej a štrbinovej korózii.

Snímače zaťaženia sú typu tenzometra, konfigurované vo viacbodovom usporiadaní pod plošinou, aby poskytovali stabilné údaje o hmotnosti bez ohľadu na polohu zaťaženia v oblasti plošiny. Kapacita snímača zaťaženia je prispôsobená menovitej kapacite plošiny s primeranou konštrukčnou rezervou, aby vyhovovala podmienkam krátkodobého preťaženia, ktoré sa vyskytujú pri priemyselnom použití. Signálne káble snímača zaťaženia sú vedené cez utesnené vedenia do krytu indikátora.

Dizajn napájacieho zdroja a prevádzka v dvoch režimoch

Váha je za normálnych podmienok napájaná zo siete AC (220V), so vstavanou 6V 4A nabíjateľnou batériou, ktorá poskytuje zálohovanie a bezšnúrovú prevádzku. Architektúra s dvojitým výkonom plní niekoľko praktických funkcií v priemyselných prostrediach. Batéria sa automaticky nabíja, keď je váha pripojená k sieťovému napájaniu a poskytuje dostatočný prevádzkový čas na celú pracovnú smenu pri typických spôsoboch používania.

Bezdrôtová prevádzka umožňuje umiestniť váhu na miesta, kde nie sú okamžite dostupné elektrické zásuvky – ako sú dočasné kontrolné stanice, nakladacie rampy alebo vonkajšie prijímacie miesta pod prístreškom. Batéria je v prevádzke aj počas krátkych prerušení napájania, čím zabraňuje strate údajov počas transakcií váženia. Indikátor vybitia batérie na LED displeji upozorní obsluhu na potrebu dobitia. Režim úspory energie znižuje jas displeja a aktivitu procesora počas nečinnosti, aby sa predĺžila výdrž batérie.

Pracovný postup tlače a prevádzkové režimy

Zabudovaná termálna tlačiareň akceptuje štandardné kotúče termopapiera alebo samolepiace štítky. Tlač je iniciovaná operátorom prostredníctvom vyhradeného tlačidla na indikačnej membránovej klávesnici alebo nakonfigurovaná tak, aby sa spustila automaticky, keď sa dosiahne stabilný údaj o hmotnosti a hmotnosť prekročí minimálny prah. Obsah tlače je konfigurovateľný a môže zahŕňať hodnotu hmotnosti (netto alebo brutto), mernú jednotku, dátum a čas, poradové číslo lístka a užívateľom definovaný text hlavičky.

Indikátor poskytuje základné funkcie váženia vrátane vynulovania, manuálnej a prednastavenej tary, prepínania zobrazenia brutto/netto hmotnosti a akumulácie hmotnosti pre dávkovanie viacerých položiek. Zabudovaná funkcia alarmu podporuje nastavenie hornej a dolnej hranice hmotnosti so zvukovým upozornením, keď sa nameraná hmotnosť dostane mimo prípustný rozsah. Pamäť hmotnosti uchováva poslednú hmotnosť a súčty akumulácie počas cyklov napájania.

Typické miesta nasadenia

FAQ (Často kladené otázky)

Aký je rozdiel medzi konštrukciou plošiny z uhlíkovej ocele a nehrdzavejúcej ocele?
Uhlíková oceľ s vypaľovaným smaltom poskytuje štrukturálnu pevnosť pre štandardné vnútorné priemyselné prostredie. Náter chráni pred atmosférickou koróziou, ale môže byť poškodený nárazom alebo agresívnymi chemikáliami. Nerezová oceľ 304 poskytuje vlastnú odolnosť voči korózii v celej hrúbke materiálu a odporúča sa pre potravinárske, farmaceutické, chemické alebo vlhké prostredie. Nehrdzavejúca oceľ 316 ponúka dodatočnú odolnosť voči chloridom a je vhodná pre námornú alebo chemickú spracovateľskú atmosféru.

Ako dlho vydrží batéria pri bezdrôtovej prevádzke?
Výdrž batérie závisí od frekvencie používania, jasu displeja a od toho, či sa tlačiareň používa nepretržite. Pri typickom prerušovanom používaní s miernou tlačou batéria podporuje celú pracovnú smenu. Nepretržitá tlač veľkých dávok skráti dobu prevádzky. Indikátor slabej batérie poskytuje predbežné varovanie pred automatickým vypnutím. Úplné nabitie z elektrickej siete vyžaduje niekoľko hodín.

Môže sa funkcia tlače spustiť automaticky, keď je položka umiestnená na váhe?
Váhu je možné nakonfigurovať tak, aby automaticky vytlačila, keď sa hodnota hmotnosti stabilizuje a prekročí vopred nastavenú minimálnu hranicu. Tento režim automatickej tlače je vhodný na opakované váženie podobných položiek, kde nie je potrebné manuálne stlačenie tlačidla. Pre aplikácie vyžadujúce overenie operátora pred tlačou je k dispozícii aj režim manuálneho spúšťania.

Aké komunikačné rozhrania sú k dispozícii na pripojenie váhy k počítaču alebo sieti?
Voliteľné rozhrania zahŕňajú RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi a 4G IoT. Tieto podporujú prenos údajov o hmotnosti do pripojeného PC, PLC alebo hostiteľského systému. Špecifický formát údajov a prenosový protokol sú nakonfigurované tak, aby zodpovedali prijímajúcemu systému. Úložisko USB umožňuje dávkový export záznamov hmotnosti pre offline analýzu.

Ako sa váha kalibruje po inštalácii alebo premiestnení?
Kalibrácia sa vykonáva pomocou certifikovaných testovacích závaží vhodných pre kapacitu platformy. Postup – jednobodový alebo viacbodový – je prístupný cez indikačnú klávesnicu podľa ponuky kalibrácie v používateľskej príručke. Pri kapacitách niekoľko stoviek kilogramov sa na overenie linearity odporúča viacero kalibračných bodov v celom rozsahu. Ako súčasť systému kvality zariadenia sa odporúča overovanie kalibrácie v pravidelných intervaloch.
