Automatické triediace váhy

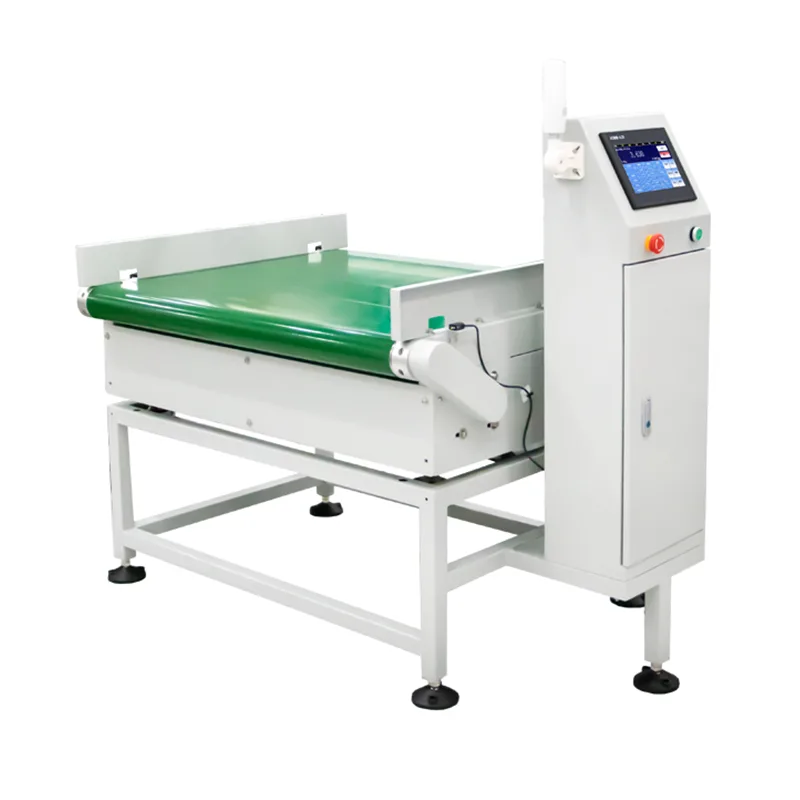

Automatická triediaca váha série JDW je inline systém kontrolného váženia a odklonu vyrobený spoločnosťou Jiangsu Jutian Weighing Equipment Co., Ltd. Je určený na váženie produktov v pohybe, porovnávanie každého odčítania hmotnosti s prednastavenými limitmi a mechanické nasmerovanie položiek do samostatných pruhov alebo zberných zón na základe výsledku. Zariadenie kombinuje dynamické váženie, logiku vyhovieť/nevyhoviť a aktiváciu fyzického triedenia v rámci jednej integrovanej sekcie dopravníka.

Systém je nasadený na výrobných linkách, kde sa produkty musia triediť podľa hmotnosti po naplnení, montáži alebo balení – napríklad rozdeľovaním kartónov s nízkou, prijateľnou a nadmernou hmotnosťou do samostatných výstupných dopravníkov. Všetky údaje o hmotnosti, časové pečiatky a výsledky triedenia sa zaznamenávajú pre následnú dokumentáciu kvality a sledovateľnosť.

Technické špecifikácie

Úvahy o presnosti:Presnosť detekcie a priepustnosť triedenia závisí od hmotnosti produktu, rozmerov, rýchlosti dopravníka a environmentálnej stability. Uvedené rozsahy presnosti sú založené na kontrolovanom továrenskom testovaní s reprezentatívnymi vzorkami. Uvedenie do prevádzky na mieste určuje skutočný výkon vo výrobných podmienkach.

Jiangsu Jutian Weighing Equipment Co., Ltd. pôsobí v rámci riadenia kvality s certifikáciou ISO9001. Spoločnosť je držiteľom 68 národných patentov a 20 autorských práv na softvér, pričom vývoj produktov vedie Centrum výskumu a vývoja 919 a výroba prebieha v dvoch výrobných závodoch. Séria JDW má certifikát CE.

Triediaci mechanizmus a mechanická konštrukcia

Triedenie sa vykonáva na vyhradenej prepínacej stanici umiestnenej za vážiacou zónou. Klasifikácia produktu je určená v reálnom čase regulátorom na základe zachytenej hmotnosti vo vzťahu k prednastaveným horným/dolným limitom. Štandardná konfigurácia využíva motorizovaný ľavý/pravý preklápací dopravník, ktorý vedie prijateľné produkty do jedného pruhu a nevyhovujúce produkty do druhého. Pre aplikácie zahŕňajúce ľahké flexibilné balíky môžu byť špecifikované pneumatické pneumatické pohony alebo pohony s tlačným ramenom. Načasovanie odvádzača je synchronizované so sledovaním polohy produktu, aby sa zabezpečilo spoľahlivé oddelenie bez zastavenia linky.

Rám dopravníka je vyrobený z nehrdzavejúcej ocele 304, zvolenej pre kompatibilitu s umývacím prostredím a odolnosť voči korózii. Vážiaca časť je mechanicky izolovaná od hnacej a prepínacej časti, aby sa minimalizoval prenos vibrácií. Vodiace lišty a snímače produktov sú umiestnené tak, aby vyhovovali rozsahu veľkostí produktu špecifikovanému počas konfigurácie systému.

Konfigurácia systému a integrácia výrobnej linky

Parametre produktu sa spravujú cez rozhranie dotykovej obrazovky, kde operátori môžu vytvárať, ukladať a vyvolávať nastavenia pre viacero SKU. Každá predvoľba obsahuje cieľovú hmotnosť, tolerančné limity, rýchlosť dopravníka a triedenie. Prepínanie medzi produktmi sa vykonáva výberom uloženej predvoľby bez mechanického nastavovania.

Komunikačné rozhrania (Ethernet, RS232, RS485) umožňujú váhe vymieňať si dáta so systémami MES, ERP alebo SCADA. Záznamy o hmotnosti, časové pečiatky a výsledky triedenia možno prenášať v reálnom čase alebo exportovať v dávkach cez USB. Pre linky s centralizovaným monitorovaním výroby systém podporuje štandardné priemyselné protokoly konfigurovateľné počas uvádzania do prevádzky.

Kalibrácia a bežná údržba

Kalibrácia sa vykonáva pomocou certifikovaných testovacích závaží pomocou postupu na dotykovej obrazovke. Podporované sú režimy jednobodovej aj viacbodovej kalibrácie. Napnutie remeňa, zarovnanie dopravníka a nulový bod snímača by sa mali pravidelne kontrolovať ako súčasť bežnej údržby. Modulárna konštrukcia umožňuje prístup k jednotlivým komponentom – remeň, prepínací pohon, senzory – a ich výmenu bez demontáže celého rámu.

Typické aplikačné scenáre

FAQ (Často kladené otázky)

Ako sa vyberá mechanizmus triedenia pre rôzne typy produktov?
Výber závisí od hmotnosti produktu, obalového materiálu, tvarovej stability a rýchlosti linky. Pevné kartóny a fľaše sú vhodné pre motorizované preklápacie dopravníky. Ľahké flexibilné vrecká môžu vyžadovať pneumatický prúd vzduchu alebo ovládače s tlačným ramenom, aby sa zabránilo mechanickému poškodeniu. Vhodný mechanizmus je potvrdený počas fázy inžinierskeho preskúmania na základe vzoriek produktu a požiadaviek na usporiadanie.

Dokáže systém triediť produkty do viac ako dvoch kategórií?
Štandardná konfigurácia JDW podporuje obojsmerné triedenie (napr. prijať/odmietnuť). Viacstupňová klasifikácia – ako podváha, štandard a nadváha do troch samostatných jazdných pruhov – môže byť nakonfigurovaná s ďalšími prepínacími stanicami. To si vyžaduje rozšírené sekcie dopravníka a je špecifikované vo fáze definovania projektu.

Ako sa spravujú parametre produktu pri prevádzke viacerých SKU?
Dotykový ovládač ukladá predvoľby produktu s názvom, cieľovou hmotnosťou, tolerančnými limitmi a triedením. Operátori vyberú aktívnu SKU z uloženého zoznamu a všetky nastavenia sa načítajú automaticky. Funkcia vyhľadávania umožňuje rýchle vyhľadávanie podľa názvu produktu. Predvoľby je možné exportovať a importovať cez USB na zálohovanie alebo duplikáciu na viacerých počítačoch.

Aké komunikačné protokoly sú podporované pre integráciu s továrenskými systémami?
Štandardné rozhrania zahŕňajú RS232, RS485 a Ethernet. Prispôsobenie protokolu pre Modbus TCP/RTU, soketovú komunikáciu TCP/IP alebo priamy zápis do databázy sa vykonáva počas konfigurácie systému. Špecifické požiadavky na protokol sa preverujú s tímom automatizácie zákazníka počas procesu objednávania.

Ako prebieha validácia systému po inštalácii?
Uvedenie do prevádzky zahŕňa statickú kalibráciu s certifikovanými závažiami, dynamické testovanie so skutočnými vzorkami produktov pri výrobnej rýchlosti a overenie načasovania a presnosti triedenia. Môže byť poskytnutá zdokumentovaná správa o uvedení do prevádzky. Priebežné overovanie výkonu môže zákazník vykonávať pomocou uchovávaných referenčných vzoriek a pravidelných kontrol kalibrácie.
