Celonerezové váhy s inteligentným valčekovým dopravníkom bez pohonu

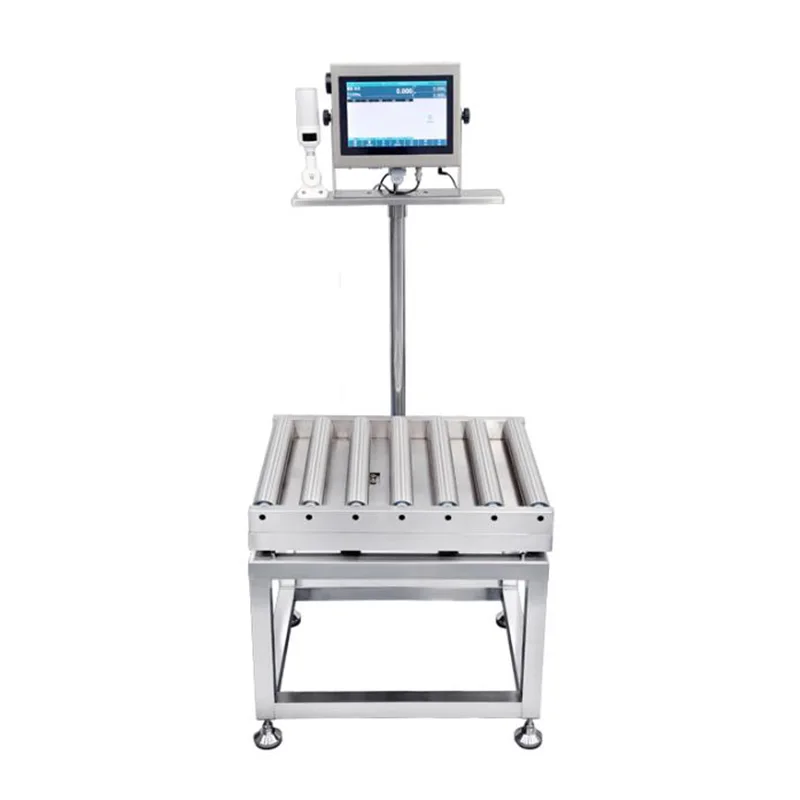

Celonerezové nepoháňané inteligentné valčekové dopravníkové váhy sú statické vážiace plošiny vyrábané spoločnosťou Jiangsu Jutian Weighing Equipment Co., Ltd. Je určená pre pracovné stanice, kde je potrebné vážiť tovar počas manuálneho alebo gravitačného presunu – ako sú prijímacie doky, kontrolné miesta pred odoslaním, stanice materiálu výrobnej linky a skladové zóny. Zariadenie kombinuje valčekovú plošinu z nehrdzavejúcej ocele 304, štrukturálne integrovanú zostavu snímača zaťaženia a digitálny indikátor váženia v jednej jednotke.

Tovar sa na valčekovú plochu ukladá ručne alebo cez priľahlú dopravnú sekciu. Valčeky umožňujú umiestniť alebo premiestniť predmet cez vážiacu plošinu bez zdvíhania. Snímače zaťaženia merajú statickú hmotnosť, keď je predmet v pokoji, a indikátor zobrazuje, zaznamenáva alebo prenáša údaje. Pre valčekový mechanizmus sa nepoužíva žiadny externý motorový pohon, čo eliminuje potrebu hnacích remeňov, ovládačov motora a súvisiacich elektrických komponentov na vážiacej stanici.

Technické špecifikácie (konfigurovateľné)

Poznámky ku konfigurácii:Váživost, rozmery plošiny, priemer valčekov a rozstup valčekov sú špecifikované pri objednávke tak, aby zodpovedali zamýšľanému rozsahu veľkosti produktu a pracovnému postupu. Hodnota delenia je prispôsobená zvolenej kapacite, aby sa zabezpečilo vhodné rozlíšenie merania pre danú aplikáciu.

Jiangsu Jutian Weighing Equipment Co., Ltd. pôsobí v rámci riadenia kvality s certifikáciou ISO9001 s certifikáciou CE pre svoje produkty. Spoločnosť vlastní 68 národných patentov a 20 autorských práv na softvér vyvinutých prostredníctvom svojho R&D Center 919. Výroba prebieha v dvoch výrobných závodoch so štandardizovanými postupmi kontroly kvality, ktoré zahŕňajú kontrolu materiálu, zváranie a montáž, kalibráciu snímača zaťaženia a záverečné funkčné testovanie.

Výber materiálu a konštrukčný návrh

Celonerezový rám inteligentného valčekového dopravníka bez pohonu a zostavy valčekových váh sú vyrobené z nehrdzavejúcej ocele 304. Tento výber materiálu rieši niekoľko prevádzkových požiadaviek bežných v prostredí priemyselného váženia. Nehrdzavejúca oceľ 304 poskytuje vlastnú odolnosť proti korózii, vďaka čomu je zariadenie vhodné pre zariadenia, kde môže byť váha vystavená vlhkosti, čistiacim prostriedkom alebo mierne korozívnej atmosfére – ako sú závody na spracovanie potravín, farmaceutické výrobné oblasti, chemické sklady a chladiarenské sklady.

Úplne uzavretý konštrukčný dizajn zabraňuje vniknutiu prachu, nečistôt a tekutín do priestoru snímača zaťaženia. Snímače zaťaženia sú umiestnené pod valčekovou plošinou v mechanicky chránenej konfigurácii. Zvarové spoje na ráme sú súvislé a hladké, aby sa eliminovali trhliny, v ktorých by sa mohli hromadiť nečistoty, čo podporuje hygienické požiadavky v regulovaných priemyselných odvetviach.

Valčeková plošina je navrhnutá tak, aby podporovala tovar s rôznou tuhosťou základne. Priemer a rozstup valca je možné nakonfigurovať tak, aby vyhovovali minimálnej stope balenia alebo palety v aplikácii. Pri produktoch s nerovným dnom alebo flexibilným balením poskytuje užšia vzdialenosť medzi valčekmi rovnomernejšiu podporu a znižuje odchýlky merania spôsobené rozložením zaťaženia.

Prevádzka s gravitačným pohonom a dizajn s nízkou údržbou

Nepoháňaný valčekový mechanizmus sa spolieha na gravitáciu alebo manuálnu silu na pohyb tovaru cez vážiacu plošinu. Keď je valčeková plošina inštalovaná s miernym sklonom alebo keď je tovar tlačený ručne, valčeky sa voľne otáčajú na utesnených ložiskách, čo umožňuje položkám kĺzať do polohy na váženie a po meraní opustiť. Táto konštrukcia eliminuje potrebu hnacích motorov, remeňov, reťazí alebo ovládačov motorov na vážiacej stanici.

Neprítomnosť komponentov napájaného pohonu znižuje niekoľko prevádzkových faktorov. Spotreba energie na vážiacej stanici je obmedzená na digitálny indikátor. Bežná údržba sa obmedzuje na pravidelnú kontrolu valivých ložísk, čistenie plošiny a overenie kalibrácie. Neexistujú žiadne hnacie remene, ktoré by sa mali napínať alebo vymieňať, žiadne motorové kefy, ktoré by sa museli opotrebovávať, a žiadne elektrické komponenty v zostave valčeka, ktoré by chránili pred umytím alebo vystavením prachu.

Funkcie a komunikácia indikátora

Farebný dotykový indikátor poskytuje štandardné funkcie váženia vrátane nulovania, tarovania, prepočtu jednotiek (kg/g/lb) a akumulácie hmotnosti. Vstavaná funkcia alarmu podporuje konfigurovateľné horné a dolné limity hmotnosti s vizuálnymi a zvukovými upozorneniami, ktoré sa spustia, keď nameraná hmotnosť klesne mimo prípustný rozsah. Tento režim kontrolného váženia umožňuje váhe slúžiť ako stanica manuálnej kontroly kvality bez ďalšieho vybavenia.

Kapacita dátového úložiska 10 000 alebo viac záznamov podporuje sledovateľnosť šarží a zosúladenie zásob. Uložené záznamy je možné exportovať cez USB vo formáte CSV na analýzu alebo dokumentáciu. Voliteľné komunikačné rozhrania (RS232, Wi-Fi, Ethernet) umožňujú prenos dát v reálnom čase do pripojeného PC, PLC alebo hostiteľského systému. Konfigurácia protokolu sa spracuje počas nastavenia systému tak, aby zodpovedala prijímajúcej platforme.

Typické miesta nasadenia

FAQ (Často kladené otázky)

Prečo zvoliť nerezovú oceľ 304 pred uhlíkovou oceľou pre rám váhy?
Nerezová oceľ 304 poskytuje odolnosť proti korózii bez potreby náteru alebo náteru, ktorý sa môže časom odštiepiť alebo degradovať. V potravinárskom, farmaceutickom, chemickom prostredí alebo v prostredí s vysokou vlhkosťou môže uhlíková oceľ s lakovaným povrchom vytvárať hrdzu na škrabancoch alebo zvaroch. Nerezová oceľ 304 je kompatibilná so štandardnými čistiacimi a dezinfekčnými postupmi používanými v regulovaných odvetviach.

Ako funguje valčekový mechanizmus bez motora?
Valčeky sú namontované na utesnených ložiskách a voľne sa otáčajú. Tovar sa presúva po plošine ručným tlačením alebo inštaláciou váhy s miernym sklonom tak, aby gravitácia posúvala položky dopredu. Tento dizajn je vhodný pre ručné pracovné stanice, koniec poháňanej dopravnej linky, kde hybnosť prenáša predmety na váhu, alebo pomocné kontrolné body, kde sa nevyžaduje poháňaná doprava.

Ako je ovplyvnená presnosť pri vážení predmetov, ktoré nie sú pevne ploché?
Položky s nerovnými alebo pružnými základňami by mali byť podopreté viacerými valcami. Vzdialenosť medzi valčekmi sa môže počas konfigurácie zmenšiť, aby sa zabezpečila rovnomernejšia podpora. Pre produkty, ako sú veľkoobjemové vrecia, sudy alebo paletizované náklady s pevnými základňami, zvyčajne postačuje štandardná vzdialenosť medzi valčekmi. Zostava snímača zaťaženia je navrhnutá tak, aby sčítala celkové zaťaženie bez ohľadu na jeho rozloženie na platforme.

Je možné váhu integrovať s existujúcim systémom riadenia skladu?
áno. Voliteľné komunikačné rozhrania – vrátane RS232, USB, Wi-Fi a Ethernet – podporujú výstup dát do pripojených systémov. Údaje o hmotnosti, časové pečiatky a záznamy transakcií možno prenášať v reálnom čase alebo exportovať v dávkach. Špecifický formát údajov a komunikačný protokol sú nakonfigurované počas nastavenia tak, aby zodpovedali požiadavkám hostiteľského systému.

Aká údržba je potrebná pre nepoháňaný valčekový systém?
Pravidelná kontrola voľného otáčania valivých ložísk, čistenie povrchu valčeka a plošiny váhy a overenie kalibrácie pomocou certifikovaných testovacích závaží predstavujú primárne úlohy údržby. Konštrukcia utesneného ložiska nevyžaduje za normálnych prevádzkových podmienok pravidelné mazanie. Povrch z nehrdzavejúcej ocele je možné čistiť bežnými priemyselnými čistiacimi prostriedkami kompatibilnými s nehrdzavejúcou oceľou.
